多效蒸發器工作原理簡介

工業(ye) 廢水處理時往往要蒸發大量的水分，多效蒸發器因其能夠減少加熱蒸汽消耗的特點，在工業(ye) 廢水處理行業(ye) 中使用比較廣泛。今天和大家一起了解下多效蒸發器工作原理及多效蒸發器操作流程。

一、多效蒸發器原理

通常，無論在常壓、加壓或真空下進行蒸發的，在單效蒸發器中每蒸發一千克的水，往往需要消耗比一千克多一些的加熱蒸汽。因此為(wei) 了避免大量蒸發水分，減少蒸汽消耗量，就采用多效蒸發操作。

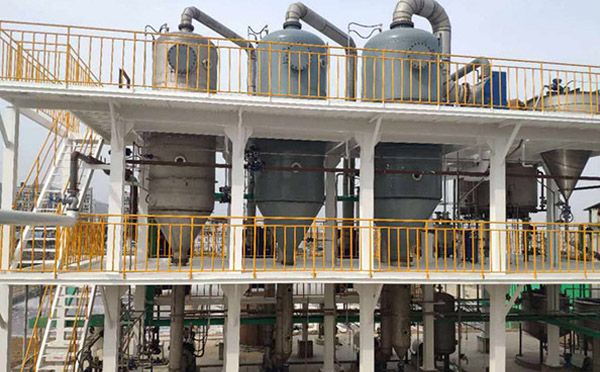

進行多效蒸發操作的設備就是多效蒸發器。多效蒸發器是指將幾個(ge) 蒸發器串聯運行的蒸發器操作，使蒸汽熱能得到多次利用，從(cong) 而提高熱能的利用率。多效蒸發器一般多用於(yu) 水溶液的處理。

二、多效蒸發器的工作原理

多效蒸發器工作原理是通過鮮蒸汽驅動一效產(chan) 生蒸發，再利用一效產(chan) 生的二次蒸汽來驅動下一效蒸發，以達到節能目的。末效的二次蒸汽通過冷凝器冷凝。

將加熱蒸汽通入一效蒸發器，則溶液受熱而沸騰，而產(chan) 生的二次蒸汽其壓力與(yu) 溫度較原加熱蒸汽低，但二次蒸汽可以再次利用。

三、多效蒸發器具體(ti) 工作原理及操作流程

多效蒸發器操作流程分為(wei) ：多效蒸發操作的加料，可有四種不同的方法：並流法、逆流法、錯流法和平流法。

工作原理：多效蒸發器的物料稀溶液經原料泵進入三效循環泵的吸入口，用泵升壓後，經預熱器進入三效蒸發器頂部的進料室，再進入加熱管加熱蒸發後進入分離室，汽、液在此分離，溶液從(cong) 底部流入泵吸入口，用泵送預熱器、進料室、加熱管、分離室進行循環流動與(yu) 蒸發

多效蒸發器蒸發出來的蒸汽由分離室側(ce) 麵進入分離器進一步把蒸汽夾帶的液滴分離出來，由分離器底部流回分離室，而二次蒸汽排出後進入冷凝器被全部冷凝。循環泵出口有一支路把溶液送到二效泵的吸入口，按照與(yu) 三效相同的方式進行工作，二效的二次蒸汽送入三效作為(wei) 加熱蒸汽。同樣，二效泵出口有一支路把溶液送入一效泵吸入口。一效操作與(yu) 另二效基本相同，一效的二次蒸汽送入二效作為(wei) 加熱蒸汽。

四、多效蒸發器設計特點

多效蒸發器設計時均裝有液位控製器，配合進口管路的控製閥保持各效液麵恒定。鍋爐供氣管路裝有控製閥，根據一效加熱蒸汽壓力的傳(chuan) 感器及壓力控製器來控製閥門達到加熱蒸汽壓力恒定的目的。各效所排放的冷凝水均匯集至凝水罐，罐側(ce) 麵裝有液位控製器，配合排液泵出口管路的控製蒸發器液位至規定高度。
